Passbogen Oberlicht

Bandoberlichter werden für die Beleuchtung mit natürlichem Sonnenlicht und die Belüftung mit natürlichem Luftdruck in Industrie- und Gemeinschaftsgebäuden verwendet und in drei Typen unterteilt:

Bandoberlichter ohne natürliche Belüftungsfunktion;

Bandoberlichter mit integrierten täglichen Lüftungssystemen;

Bandoberlichter mit integriertem ZOKT.

Technische Daten:

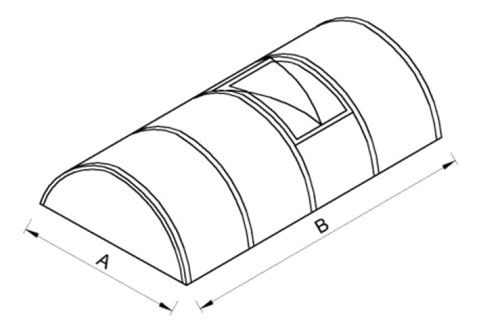

А (Breite) von 1500 mm bis 12000 mm

B (Länge) von 1000 mm bis unendlich

Dicke der Polycarbonatfüllung 10 mm oder 16 mm

Gewicht 3,8 – 5,8 kg / m2 Oberfläche

Entflammbarkeitsgrad C1

Polycarbonatfarbe: klar, milchig, bronze, blau, grün usw.

maximale Gebrauchstemperatur 115 ° C.

Tragfähigkeit: Schneelast 50-250 kg / m2

Windlast 50-150 kg / m2

Wärmeleitfähigkeit 1,8-2,4 W / m2K

Lichtdurchlässigkeit 40% -79%

Dicke der verzinkten Metallbasis 1,5-3 mm

Mindesthöhe über dem Dach Abdichtungsstufe 150mm

Abmessungen von UVPEP oder UVPDT 1mx2m

Automatisierung: elektrischer Antrieb 24V / 220V oder Pneumatikzylinder

Wetterstation (stoppt die Belüftung bei starkem Wind oder Regen)

Gestaltungsmöglichkeiten je nach Breite:

1500 mm-3500 mm – Aluminiumsystem VS-ALUPRO (Basisprofil) + 10 mm zelluläres Polycarbonat

3500mm-6400mm – Aluminiumsystem VS-ALUPRO (verstärktes Profil) + zelluläres Polycarbonat 16mm

3500 mm-12000 mm – Aluminium-Stützbinder (Profilquadratrohr 60 x 60 t 3 mm) + Aluminiumsystem VS-ALUPRO (Basisprofil) + zelluläres Polycarbonat t 16 mm

3500 mm-12000 mm – tragender Metallbinder (Profilquadratrohr 60 x 60 t 3 mm) + Aluminiumsystem VS-ALUPRO (Basisprofil) + zelluläres Polycarbonat t 16 mm
